氣動固定球閥

所屬：氣動閥>>氣動球閥

咨詢熱線：0577-27863708

此產品相關資料下載

產品描述

概述:

氣動球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，廣泛用于石油、化工、橡膠、造紙、制藥等行業。采用新型系列GT/AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動球閥附件的選用根據不同控制和要求可選擇下列附件：切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。調節型附件：電氣定位器、氣動定位器、電氣轉換器。氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。手動機構：HVSD手操機構

詳細參數

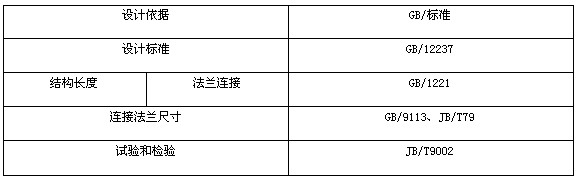

技術規范

注:系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造

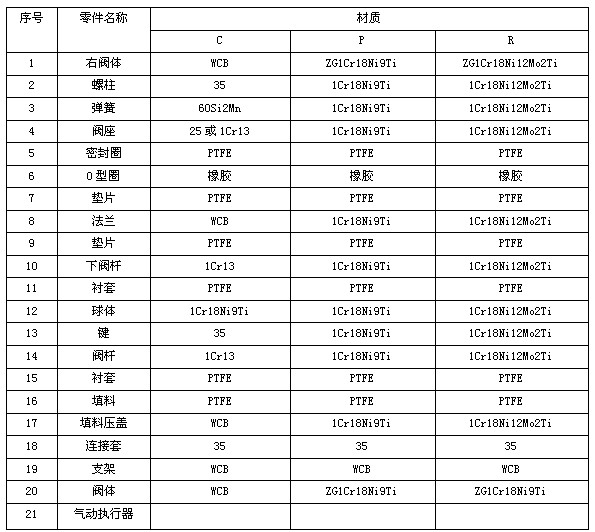

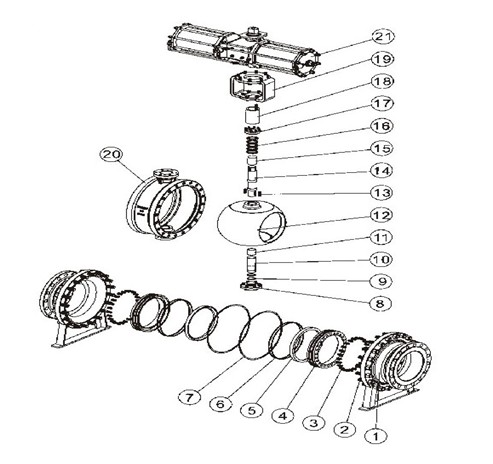

主要零件材質表

注:主要零部件及密封圈的材質亦可根據實際工況條件或用戶特殊要求設計選用.

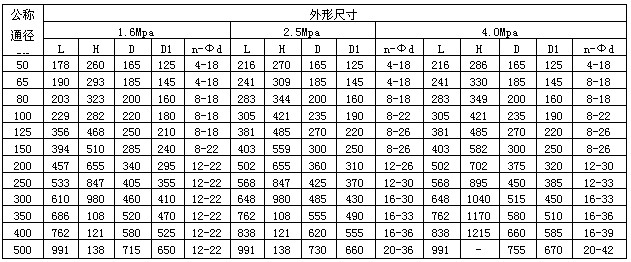

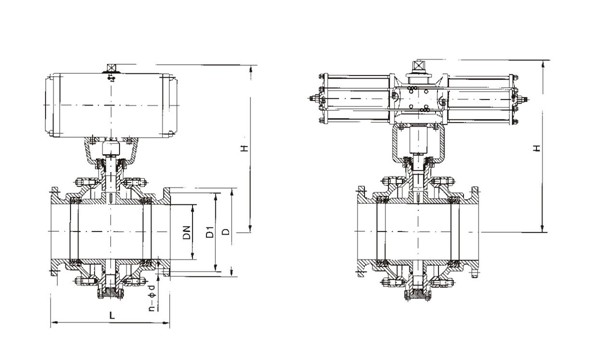

主要外形及連接法蘭尺寸
